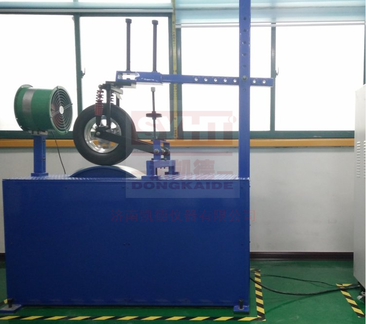

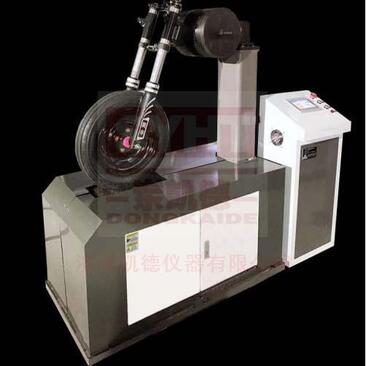

KDPJZ-5000型前/后減震器轉鼓加振耐久試驗臺
作者 Kaikai
瀏覽
發布時間 22/02/25
一、概述
1. 減震器轉鼓加振耐久試驗臺用于減震器模擬路況而進行的疲勞試驗。
2. 按照行業標準QC/T 62-2021《摩托車和輕便摩托車減震器》相關要求設計制造，用于機動車所使用的減震器進行疲勞壽命試驗。
二、結構特點
1. 主機主要由底座、轉鼓加載機構、傳動機構、安裝支座四部分組成。底座由整體鋼板加工而成，其上安裝轉鼓、軸承座、變頻電機、安裝支座等，安裝支座由型材焊接而成，其上安裝輔具，用于安裝減震器。
2. 轉鼓加載機構采用鑄鋼滾輪做為轉鼓，其上安裝兩件高硬度（硬度達到 HB300）凸塊。 傳動機構將調速電機不同轉速經過減速后，以大扭矩傳給加載機構。變頻電機無級變速，實現轉鼓不同頻率的試驗要求。
3. 預置試驗次數自動停機，可無人值守試驗；
4. 配備砝碼，重量100公斤。
5. 控制系統
控制系統主要由強電部分和PLC控制顯示部分組成，
5.1 試驗頻率自由設定；
5.2 試驗次數任意設定；
5.3 試驗結束自動停機；
5.4 試驗中可手動任意停止，記錄停止時的次數，再開機順次試驗；
5.5 試驗次數自動保存；
三、技術參數
1. 試驗力：5000N
2. 試驗頻率： 0.5-3Hz
3. 試驗跳動： 30mm（凸塊高度）
4. 計數器容量： 9*109
5. 轉鼓直徑： 600mm
6. 轉鼓寬度： 150mm
7. 凸件高度： 30mm，弦長：180mm-200mm
8. 電源電壓（三線四相制）： 380VAC 50Hz
9. 電機功率 ：3.7kW（等效）
10. 可轉動支架上負重：100公斤。
11. 重量：850kg
  |
