一、電液伺服多功能長柱結構試驗系統用途：

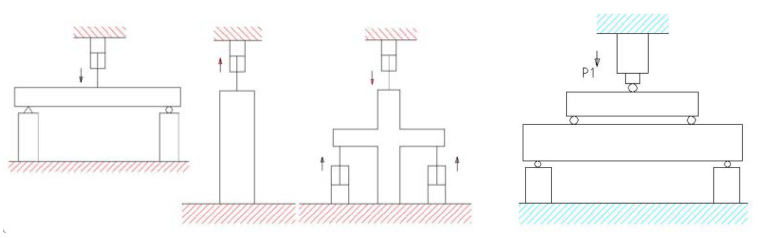

WAW-F系列微機控制多功能長柱結構試驗系統主要用于混凝土,超強混凝土,膠砂,構件,巖石,管樁,建材制品,各種金屬,非金屬及復合材料、工程塑料、木材、水泥等試件的拉伸、壓縮、彎曲測試及研究，還可用于大型構件的拉伸、壓縮、彎曲測試及研究。能夠進行梁、柱、節點等的壓縮、彎曲、拉伸試驗,完成梁、柱、節點等反復彎曲、低周循環等各種結構試驗(過零點)。也可以完成柱類試樣的拉、壓和梁的反復彎曲等試驗。增加配套的試驗輔具，也可以用于千斤頂檢測；混凝土梁垂直抗壓檢測；金屬管,無縫鋼管,有色金屬管擴口試驗等。

二、電液伺服多功能長柱結構試驗系統特點：

1. 精密的自動控制和數據采集系統,實現了數據采集和控制過程的全數字化調整。

2. 具有載荷自動保持,應力,應變控制,循環控制及自編程控制等多種控制方式。

3. 四立柱絲杠結構,采用單出桿、雙作用電液伺服作動器上置，用于施加試驗力,高剛性,穩定性好。

4. 伺服測控系統,實現等速率自動加載,恒試驗力保持,循環加載卸荷。

5. 依據GB,ISO,JIS,ASTM,DIN,BS等國標及國際標準進行試驗和提供檢測數據。

6. 自動完成材料的較大承載力,強度等檢測參數。

7. 伺服測控系統,實現等速率自動加載,恒試驗力保持,循環加載卸荷。

8. 多重保護功能:油缸限位保護；液壓系統過載溢流保護；試驗力過載保護；過流,過壓保護；試樣破碎時安全保護；操作提示向?qū)ПＷo(hù)；試驗結束自動保護。

三、電液伺服多功能長柱結構試驗系統主要參數：

1. 最大壓試驗力：2000kN；3000kN；5000kN；10000kN；20000kN

2. 試驗力測量范圍：2%--100%FS

3. 試驗力準確度：±1%

4. 測力方式：油壓傳感器測力

5. 最大拉伸試驗力：30%FS.

6. 最大彎曲試驗力：20-40%FS.

7. 試驗力測量范圍：2%--100%FS

8. 試驗力準確度：±1%

9. 作動器最大行程：250mm

10. 位移測量方式：內置式磁致伸縮位移傳感器測量。

11. 位移測量分辨率：0.01mm

12. 活塞最大移動速度：≥50mm/min

13. 試驗空間：2000m；3000m，4000m，5000m，6000m（可協商）

14. 彎曲最大跨距：2000mm-6000mm

15. 彎曲最大跨距時，可承受最大試驗力：1000-5000kN

16. 結構形式：四立柱結構,大型彎曲底座，單出桿、雙作用電液伺服作動器上置

17. 加載控制方式：位移、試驗力的任意步長梯級加載自動控制。

18. 試驗輔具：壓盤、彎曲支滾座、T型連接螺栓等。
