蘇州客戶購買的檢查井專用試驗機通過驗收！
作者 Kaikai
瀏覽
發布時間 22/09/21

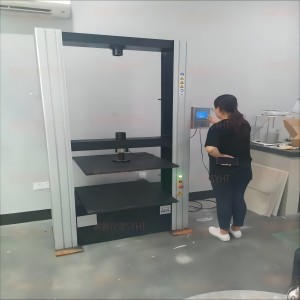

WDW-S100E液晶數顯式檢查井專用試驗機
一、概述
1. WDW-S*E系列液晶數顯電子萬能試驗機是專門針對科研院所、工廠企業、技術監督等而設計的新一代試驗機。主機與輔具的設計采用了先進技術，外形美觀，操作方便，性能穩定可靠。單片機控制器，經調速系統控制伺服電機轉動，再經減速系統減速后，通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、抗壓抗折、彎曲、剪切等力學性能試驗。該機具有無污染、噪音低，效率高以及非常寬的調速范圍和橫梁移動距離，另外配置種類繁多的試驗夾具，在金屬、非金屬、塑料橡膠及制品、復合材料、纖維紡織品、電線、電纜等的力學性能試驗方面，具有非常廣闊的應用前景。本機主要用于CJT 233-2016 《建筑小區排水用塑料檢查井》中7.4載荷試驗的要求（即：承載力的測試)。
2. 該機采用調速精度高、性能穩定的伺服調速系統及伺服控制電機作為驅動系統，單片機控制器作為控制系統核心，可以實時顯示試驗力、位移、速度等參數指標，并有最大力保持功能，可以自動計算材料的最大抗拉強度和伸長率等指標。
3. 該機廣泛應用于金屬、非金屬、建筑建材、航空航天、機械制造、電線電纜等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
二、主要技術指標：
1. 試驗力
1) 最大試驗力： 100kN
2) 示值相對誤差：優于示值的±1%
3) 有效測力范圍：2%-100%FS
2. 試驗速度
1) 速度調節范圍：0.1～300mm/min（無級調速）
2) 準確度：優于示值的±1％
3. 位移（移動橫梁）
1) 測量范圍：0～1200mm
2) 分辨率：0.0025mm
3) 測量精度：優于示值的±1%
4. 試驗空間
1) 有效壓縮空間：1000mm
2) 有效試驗寬度：800mm
LCJ-25型檢查井落錘沖擊試驗機
一、 概述
1. 檢查井落錘沖擊機專門用于測試塑料檢查井井底座、井筒壁抵抗沖擊性能,是塑料檢查井檢測機構、生產施工單位、必備的測試儀器。廣泛應用于科研機構、大專院校、質檢部門及塑料檢查井生產企業。
2. 執行標準：滿足CJ/T 326-2010《市政排水用塑料檢查井》、CJ/T233-2016《建筑小區排水用塑料檢查井》等標準要求。
二、特點
1. 適用檢查井范圍寬：350mm～1200mm檢查井均可進行測試；
2. 真空吸附提升系統，落錘提升速度快，無二次沖擊現象，防二次沖擊捕捉率為100%；
3. 可完成井底座、井筒壁抗沖擊性能測試；
4. 完善的安全防護功能,雙手同時按下時，沖擊錘才能釋放；
5. 試驗效率高，提錘速度高達2m/s；
6. 沖擊區采用激光指示，方便試樣定位；
7. PLC控制，系統可靠性高；
8. 安全自鎖，沖擊錘吸附后，意外斷電無需擔心沖擊錘滑落，沖擊錘被自動鎖定。
9. 雙立管支撐，落管部分更穩定，框架剛性好，結構穩固；
三、技術參數：
1. 井底座直徑，流槽沖擊：Φ315mm～Φ1200mm；
2. 井底座直徑，側壁沖擊：Φ315mm～Φ1200mm；
3. 沖擊高度：2.5m；
4. 沖擊落管升降行程：1200mm；
5. 提錘方式：真空吸附；
6. 沖擊錘： D90
7. 錘重：1.0kg；
8. 錘頭曲率半徑：Rs50；
9. 氣源：0.5MPa～0.8MPa壓縮空氣源；
10. 電源：220VAC 50Hz 單相三線；
11. 底座尺寸： 2000mm（長）×1400mm（寬）×4700mm（高）；
12. 提錘方式與防二次沖擊方式：真空吸附。
 |
