一、產品簡介

    本公司自主研發的JQJD系列千斤頂檢定裝置，規格：100T、200T、300T、500T、1000T、2000T，采用四立柱承載結構，剛性強、性能穩定，深受廣受客戶的肯定，現有山東、陜西、湖北等計量測試技術實驗室等在使用該系列產品。也可以定制更大規格的檢定裝置(如：3000T、5000T、6000T、10000T）

二、千斤頂檢定裝置設計制作執行理念與標準

本裝置的設計理念：以客戶為中心，人性化設計

本裝置的制作理念：精益求精，力求完美

本裝置的使用理念：安全性、方便性、實用性

本產品設計、制造依據下列標準相關條款：

1）GB/T2611-2007《試驗機通用技術要求》

2）JJF1103-2003《萬能試驗機計算機數據采集系統評定》

3）JJG139－1999《拉力、壓力和萬能試驗機的檢定規程》

4）GB/T16826-2008《電液伺服萬能試驗機》

5）、JJG621-2011 《液壓千斤頂檢定規程》

三、千斤頂檢定裝置結構組成及特點介紹

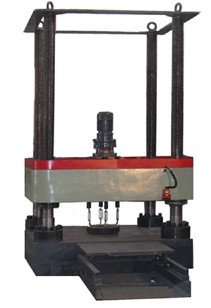

    承載反力架采用四立柱絲杠結構，剛性好，穩定性好。采用電機驅動橫梁上、下移動，用于調整試驗空間大小，以滿足不同規格、不同尺寸千斤頂?shù)臋z測。具有方便性、快捷性、實用性、效率高、省時省力。最關鍵的是安全性極高，完全消除了產生事故的因素及隱患。

2.1.1.可移動上橫梁、底座：采用高強度精密鑄鋼，經機械加工，保證平行度、整機剛性及長期使用的精度穩定性。表面輔以高強度小型承壓板，相連接成900x900mm工作臺面，防止損壞上橫梁及底座；承壓板：采用55#精加工淬火平磨處理，硬度≥HRC55;小型承壓板受損后，更換方便，并且各小型承壓板之間可以互換，延長使用壽命。

2.1.2.絲杠：采用45#優質碳鋼，粗加工后調質處理，再精加工成型；

2.1.3.移動小車及固定支架： 用于千斤頂安放、裝卸；檢測時移入、完畢移出；移動車滑輪采用高強度耐磨滾輪（內置滾動軸承）?；喌撞堪惭b止位裝置楔塊，防止移動小車自滑；移動車前面安裝有可拆卸式推拉手桿；省時省力、快速高效。

2.1.4.固定支架：采用高強螺栓與底座連接在一起，采用大承載力的墊鐵調整高度，使其與底座平行，方便千斤頂?shù)耐迫肱c移出。為防止移動小車撞擊底座，小車前端面安裝防撞橡膠墊。

2.1.5懸掛式控制盒：安裝在橫梁上，可方便放置、取出；伸縮性螺旋線，既可以遠程控制、低位置控制橫梁的上下移動，用以調整空間大小；又可近距離觀察千斤頂與傳感器接觸位置，并進行細小的調整。同時即保護貴重的傳感器、又保護人員安全；極大的方便了操作者，安全系數高。

2.1.6 傳感器托架，安裝在橫梁底部，采用疊加式結構設計，方便安放多個不同規格、不同外徑尺寸的傳感器；

增加傳感器頂部承壓板，凹形結構，連接于橫梁底部，外形尺寸為￠320x40mm；內凹結構能有效保護傳感器及人身安全，其尺寸根據傳感器頂端大小來制作。

托架連接環扣型可調吊環，可以很方便的手動大距離、扳手鎖緊操作，快速調整傳感器安放空間，方便傳感器安放。解放了操作人員頻繁搬卸傳感器的勞動強度和不安全性，省時省力、安全、高效。

 四、千斤頂檢定裝置主要參數（以1000噸為例）
