LAW-3000微機控制電液伺服臥式拉力試驗機
作者 Kaikai
瀏覽
發布時間 13/05/02

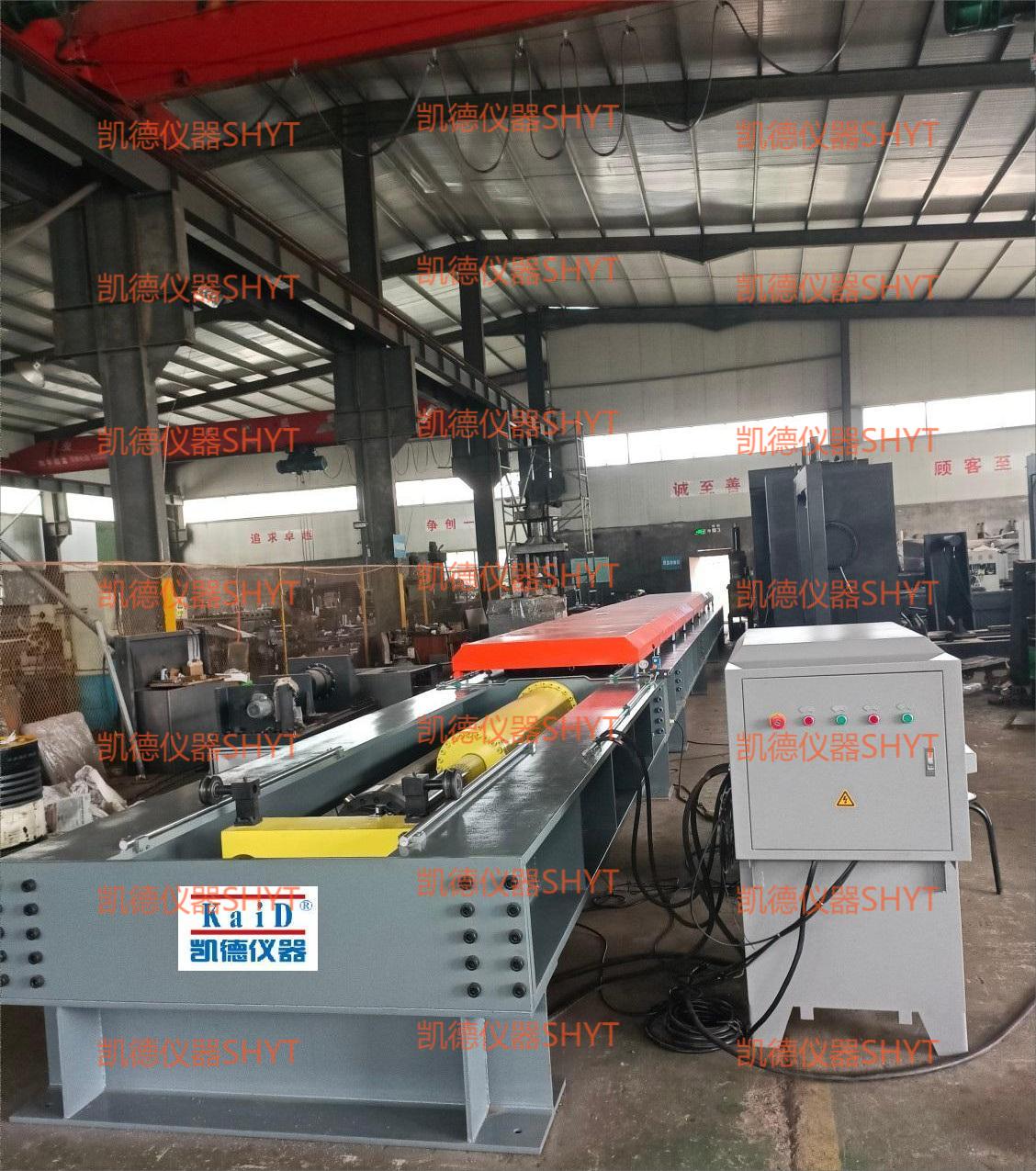

LAW-3000微機控制電液伺服臥式拉力試驗機 一、臥式拉力試驗機概述：
1. 試驗機采用鋼板焊接框架結構, 固定試驗空間、單出桿雙作用活塞缸施加試驗力，負荷傳感器測力、計算機自動控制試驗進程，屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，裝配專用附具，可用于鏈條、吊帶、鋼絲繩、線纜等長試樣的拉伸試驗。
2. 規格有500kN、600kN、1000kN、2000kN、3000kN、5000kN、10000kN、20000kN。下面以3000kN為例說明。拉伸空間可按照用戶要求定制。
二、臥式拉力試驗機主要技術參數：
1. 試驗機規格：3000kN
2. 最大試驗載荷：3000kN
3. 試驗機精度等級：1級
4. 量程：120-3000kN
5. 位移測量分辨力：0.01 mm
6. 試驗力測量精度：示值的±1%
7. 位移測量精度：示值的±1%
8. 拉伸空間：1200-2500mm；
9. 活塞行程：500mm
10. 活塞最大移動速率：拉伸50mm/min
11. 夾持方式：插銷式
12. 傳感器與放大器：負荷傳感器，插裝在PC機內多通道程控放大器，實現自動換檔，自動調零、標定
13. 主機外形尺寸約（長×寬×高）：約5500mm×1100mm×1200mm
14. 油源外形尺寸：約700mm×1800mm×1300mm
15. 工作噪音：≤75dB
|
